B1 Cumple con a Norma NOM-003-SCFI.
Código Clave * * 13695 SOIN-120/160 *

ESPECIFICACIONES
Tipo de enfriamiento Forzado con ventilador
Aislamiento Clase I
Grado IP IP21S
Conductores 12 AWG x 2C con temperatura de aislamiento de 105 °C
Largo 36 cm
Alto 23 cm
Fondo 16 cm
Peso 5.8 kg
Empaque Caja

ENTRADA (ALIMENTACIóN) 120 V
Tensión 120 V
Frecuencia 60 Hz
Corriente 42 A
No. Fases 1 Fase
Capacidad Nominal de entrada (Potencia) 5 kVA

ENTRADA (ALIMENTACIóN) 220 V
Capacidad Nominal de entrada (Potencia) 6.6 kVA
Tensión 220 V
Frecuencia 60 Hz
Corriente 30 A
No. Fases 2 Fases

SALIDA DE SOLDADORA (120 V)
Voltaje de circuito abierto SMAW 85 V cc
Rango de corriente 15 A – 130 A CD
Corriente Máxima 130 A
Ciclo de trabajo 35% 3.5 min de trabajo por 6.5 min de descanso
Voltaje de circuito abierto TIG 14.6 V cc

SALIDA DE SOLDADORA (220 V)
Corriente máxima 160 A
Voltaje de circuito abierto SMAW 78 V cc
Rango de corriente 15 A – 160 A CD
Ciclo de trabajo 35% 3.5 min de trabajo por 6.5 min de descanso.
Voltaje de circuito abierto TIG 14.6 V cc

CARACTERíSTICAS DEL ELECTRODO
Para procesos de electrodo revestido (SMAW) 6013 /6011 3/32″, 1/8″, 5/32″ (220 V) 7018 3/32″, 1/8″, 5/32″ (220 V)
Para proceso con electrodo de tungsteno (TIG) 1mm – 1.6 mm

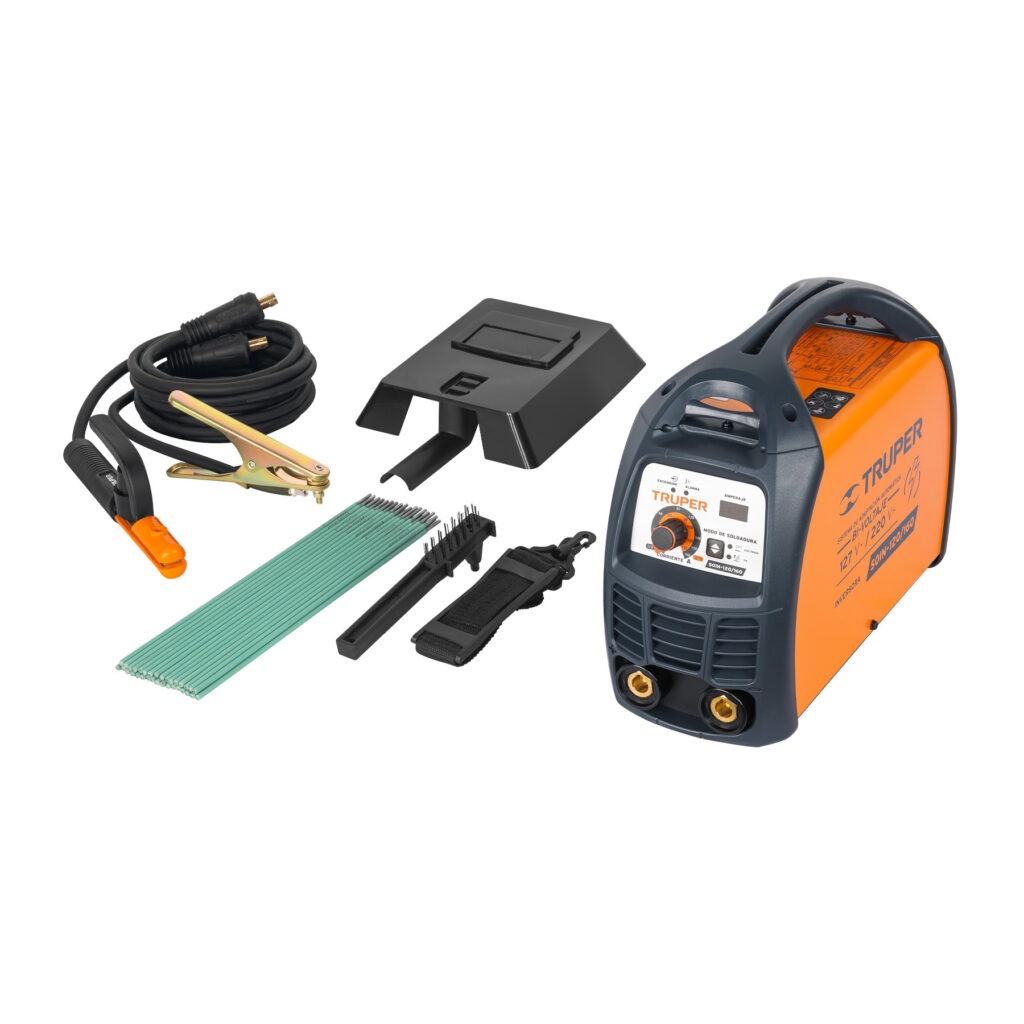

INCLUYE
Pinza para tierra y cable con sistema de cambio rápido
Pinza porta-electrodo y cable con sistema de cambio rápido
Careta protectora
Cepillo de alambre
Correa

CARACTERÍSTICAS
Menor consumo eléctrico y mayor ciclo de trabajo que una soldadora convencional.
Ligera, compacta, portátil.
Control electrónico para ajuste de corriente.
Con sistema de cambio rápido de cables.
Luz indicadora de energía.
Selector de proceso de soldadura SMAW / TIG.
Manija y correa de transporte.
Luz indicadora de protección térmica.
Doble voltaje de alimentación (120V-220V).

USOS
Para trabajo ligero en pequeños talleres artesanales y en el hogar.
Para procesos de soldadura de electrodo revestido (SMAW).

CUIDADOS
En caso que la soldadora vaya a estar almacenada por un periodo largo de tiempo, se debe mantener en un sitio seco y bien ventilado para evitar que le entre humedad, se genere óxido o gases tóxicos.
La temperatura de almacenaje varía de -25 °C a +55 °C, y la humedad relativa no debe ser superior a 90%.
